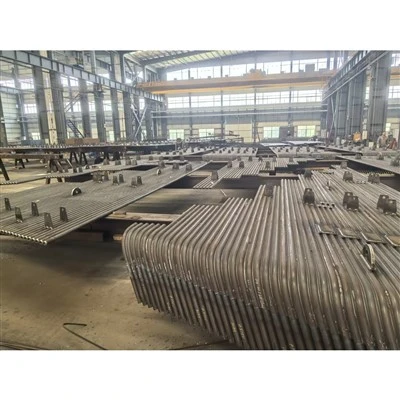

Buizenbundelwarmtewisselaar Luchtvoorverwarmer

1: Luchtvoorverwarmer van buizenbundelwarmtewisselaar



1. Productdefinitie


Een industriële luchtvoorverwarmer is een cruciaal -verwarmingsoppervlakapparaat dat in CFB-ketels is geïntegreerd. Deze bevindt zich stroomafwaarts van de economiser en recupereert afvalwarmte uit de uitlaatgassen om de primaire en secundaire verbrandingslucht voor te verwarmen, waardoor de algehele thermische efficiëntie wordt gemaximaliseerd en het brandstofverbruik wordt verminderd.



2. Productieproces van producten


1): Voorbereiding van grondstoffen: hoogwaardige- koolstofstalen platen en corrosie- bestendige gelegeerde buizen worden geïnspecteerd en nauwkeurig- gesneden met behulp van geautomatiseerde CNC-laserapparatuur.

2): Buis- en plaatvorming: buizen worden koud-getrokken en gebogen tot exacte radiussen, terwijl behuizingspanelen worden geponst en gevormd voor modulaire montage.

3): Lassen en assembleren: Robotachtig lassen bevestigt buizenbundels aan kopplaten, waardoor de lek-dichte structurele integriteit onder thermische spanning wordt gegarandeerd.

4): Testen en coaten: Units ondergaan hydrostatische druktests en anti-corrosiezandstralen, gevolgd door industriële coating op hoge- temperatuur voordat ze worden geëxporteerd.



3. Producttoepassingen


1): CFB-ketelintegratie: Gepositioneerd in het staartkanaal om de restwarmte uit de uitlaatgassen op te vangen voordat deze het zakfilter binnengaat.

2): Thermische energiecentrales: Verhoogt de temperatuur van de verbrandingslucht om de ontsteking te stabiliseren en de verbrandingsefficiëntie in nutsketels te verbeteren.

3): Industriële stoomopwekking: ingezet in zware productie- en warmtekrachtcentrales die gebruikmaken van steenkool, biomassa of verbranding van meerdere- brandstoffen.



4. Productvoordelen


1): Hoge thermische efficiëntie: Maximaliseert de terugwinning van restwarmte uit de uitlaatgassen, waardoor de bedrijfs- en brandstofkosten van de installatie aanzienlijk worden verlaagd.

2): Robuust lek-Proof Design: Nauwkeurig robotlassen en rigoureuze hydrostatische tests garanderen nullekkage tussen gas- en luchtstromen.

3): Corrosiebestendigheid: hoogwaardige legeringsmaterialen en beschermende coatings zijn bestand tegen agressieve zwavel- en zuurdauwpuntcorrosie bij lage- temperaturen.

4): Geoptimaliseerde stromingsdynamiek: gestroomlijnde buisopstellingen minimaliseren de drukval terwijl de hoge warmteoverdrachtscoëfficiënten behouden blijven.

5): Naadloze aanpassing: modulaire afmetingen komen overeen met standaard CFB-ketelindelingen voor snelle installatie op- locatie en minimale uitvaltijd.







2: Parameters



1. Technische specificaties en productkenmerken



Kenmerkcategorie	Technische specificatiedetails
Productnaam	CFB Ketelluchtvoorverwarmer (buisvormig / plaattype)
Apparatuur Functie	Warmteterugwinning van rookgassen en voorverwarmen van verbrandingslucht
Kerncomponenten	Buizenbundels, buisplaten, behuizingen, dilatatievoegen
Maatwerk	Gebouwd-op-bestelling op basis van ketelcapaciteit en tekeningspecificaties
Nalevingsnormen	ASME, ISO9001, GB/T, CE-gecertificeerd





2. Belangrijkste parameters:



Rookgasinlaattemp	300 graden – 450 graden
Luchtinlaattemp	20 graden – 60 graden
Ontwerpdruk	Tot 2,5 MPa (opties voor positieve/negatieve druk)
Warmteoverdrachtssnelheid	88% – 94% thermische effectiviteit
Buismateriaal	Cortenstaal, 20#, ND-staal, roestvrij staal











3: Onze fabrieksvoordelen



1. Geavanceerd thermisch ontwerp en optimalisatietechniek zorgen ervoor dat onze luchtvoorverwarmers maximale warmteterugwinning en superieure thermische effectiviteit leveren voor industriële ketels.


2. Hoogwaardige corrosie-materialen en strenge lasinspecties voorkomen effectief zuurdauwpuntcorrosie en garanderen operationele betrouwbaarheid op lange- termijn.


3. Nauwkeurig-ontworpen modulaire structuren en strikte productietoleranties maken een snelle aanpassing ter plaatse-, naadloze kanaalintegratie en minder uitvaltijd mogelijk.


4. Uitgebreide kwaliteitscontrole in meerdere- fasen, inclusief strenge hydrostatische tests en niet-destructief onderzoek, garandeert 100% lek-dichte prestaties onder extreme druk.


5. Volledig aanpasbare technische oplossingen, afgestemd op de exacte specificaties van de klanttekening en diverse brandstoftypen, maximaliseren het rendement op de investering.





4: Veelgestelde vragen



Vraag 1: Hoe kan de luchtvoorverwarmer worden geïntegreerd in het CFB-ketelsysteem dat in het diagram wordt weergegeven?

A: Deze bevindt zich in de staartpassage stroomafwaarts van de economiser en stroomopwaarts van de stofafscheider van het filterhuis, waarbij warmte wordt teruggewonnen uit het uitlaatgas om de binnenkomende verbrandingslucht voor te verwarmen.


Vraag 2: Welke materialen zijn geselecteerd om corrosie bij lage- temperaturen in dit gedeelte te voorkomen?

A: Normaal gesproken gebruiken we corrosiebestendige materialen- zoals cortenstaal (cortenstaal) of ND-staal om zwavelzuurcondensatie aan het koude uiteinde van de voorverwarmer te weerstaan.


Vraag 3: Kunt u vervangende voorverwarmerbundels vervaardigen op basis van onze bestaande fabriekstekeningen?

EEN: Ja. Wij zijn gespecialiseerd in fabricage op maat, waarbij de exacte maat- en prestatieparameters worden afgestemd op de technische tekeningen van de klant of fysieke sjablonen.


Vraag 4: Wat is de standaardproductietijd voor een luchtvoorverwarmer?

A: Standaardproductie duurt ongeveer 5 tot 9 weken, afhankelijk van de beschikbaarheid van grondstoffen, buisspecificaties en ordervolume.


Vraag 5: Welke kwaliteitstesten worden vóór levering uitgevoerd?

A: Alle units ondergaan strenge kwaliteitscontroles, inclusief maatvoeringscontroles, grondstoffenspectrometrie, 100% lasnaadinspectie (NDE) en hydrostatische druktests vóór verzending.
